多面安裝圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合企業標準Q/320801 JA008-2003 《多面安裝圓弧圓柱蝸桿減速器》。此系列減速器綜合了GB/T7935-1999《圓弧圓柱蝸桿減速器》和JB/T6387-1992《軸裝式圓弧圓柱蝸桿減速器》的優點，可實現六面安裝。全系列有12種中心距，12種速比，輸入功率范圍在0.395kW-141.9kW之間，輸出扭矩在107-16220N·m之間。它與工作機主軸相連有兩種型式：①聯軸器相連；②直接套裝在工作機主軸上。
多面安裝圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可廣泛用于冶金、起重、運輸、化工、建筑等行業各種機械設備的減速傳動，并適用于下列條件：
a)減速器蝸桿軸轉速不超過1500r/min。
b)減速器工作環境溫度-40℃～+40℃，海拔不超過1000m，當環境溫度低于0℃時，啟動前潤 滑油必須加熱到0℃以上。
c)蝸桿軸可正、反向運轉。
1 型號
MC—多面安裝圓弧圓柱蝸桿減速器。
MSC—多面安裝軸裝式圓弧圓柱蝸桿減速器。
MCM—多面安裝圓弧圓柱蝸桿減速器電機直聯型。
MSCM—多面安裝軸裝式圓弧圓柱蝸桿減速器電機直聯型。
2 機型號及傳動比
2.1 減速器型號用中心距表示，中心距及其代號見表1。
表1 中心距及其代號 單位：mm
2.2 減速器的傳動比代號及公稱傳動比見表2。
|
減速器傳動比
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
i
|
5
|
6.3
|
8
|
10
|
12.5
|
16
|
20
|
25
|
31.5
|
40
|
50
|
63
|
4 標記方法

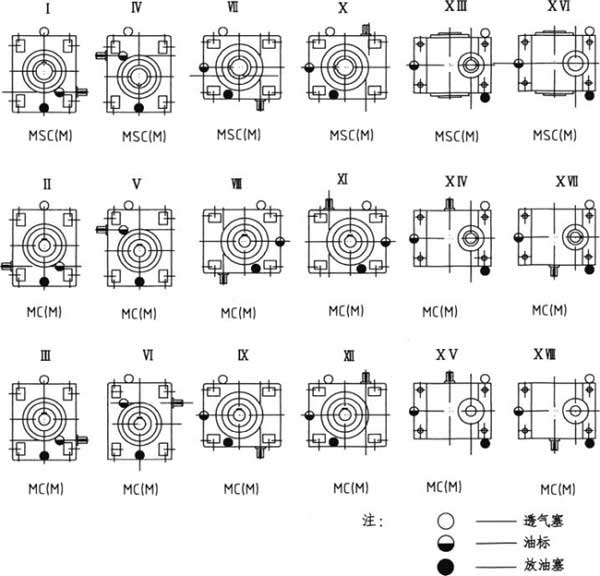

5 標記示例
a MC200-10 Q/320801 JA008-2003
輸入軸為單出軸型多面安裝圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10。
b MCM200-10-X-22 Q/320801 JA008-2003
電機直聯型多面安裝圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第十種裝配型式，電機輸入功率為22kW。
c MSC200-10-Ⅵ Q/320801 JA008-2003
輸入軸為單出軸型多面安裝軸裝式圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第六種裝配型式。
d MSCM200-10-Ⅶ-22 Q/320801 JA008-2003
電機直聯型多面安裝軸裝式圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第七種裝配型式，電機輸入功率為22kW。

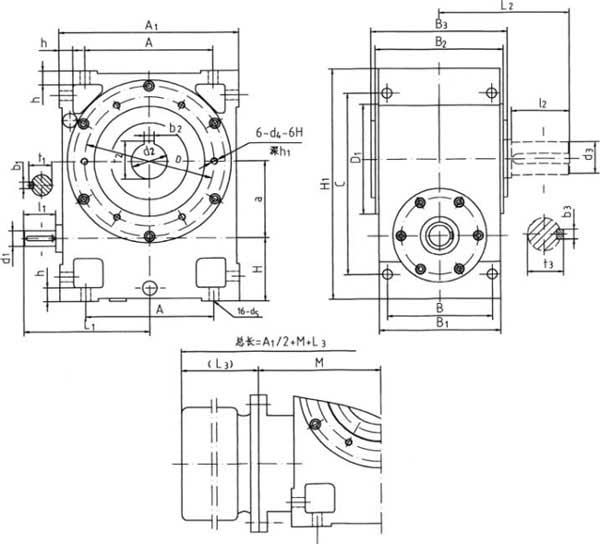

1 減速器的外形結構見圖1。
2 減速器安裝尺寸見表1。
|
表1 減速器外形尺寸 單位：mm
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
