概述
SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。
 型式和標記

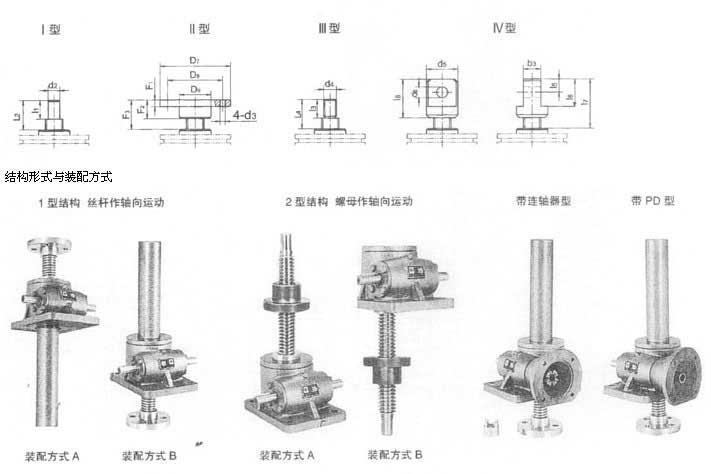

   1、結構型式
升降機按結構型式分為：
    1型－絲杠同時作旋轉運動和軸向移動；

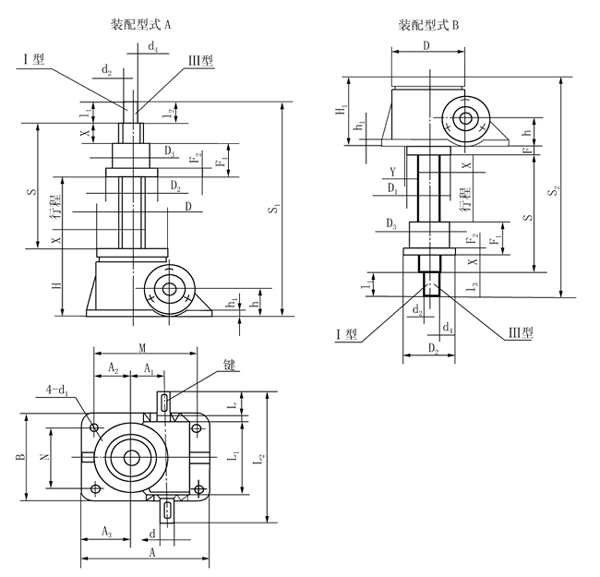

    2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
    2、裝配型式
升降機每種結構型式又分為兩種裝配型式：
    A型－絲杠（或螺母）向上移動；
    B型－絲杠（或螺母）向下移動。
    3、絲杠頭部型式
  1型結構型式的絲杠頭部分為：
    I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。
    2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。
    4、傳動比
升降機分為兩種傳動比，即普通（P）和慢速（M）。
    5、絲杠的防護
  1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
  2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

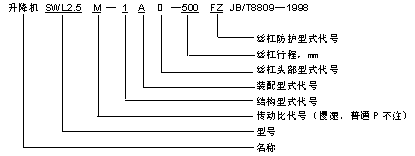

    6、標記示例

三、訂貨說明：
    1、訂貨時請按產品的型號格式寫清楚產品的型號(包括：提升力規格、普通或慢速、結構型式、裝配方式、絲杠頭部型式、行程、附加要求等)。
    2、對附加要求中的防轉裝置、雙導向套、防護罩的結構型式及防護罩的尺寸，及其他不明確的技術問題，請向我公司咨詢。
    3、SWL系列升降機即為原國標QWL系列。

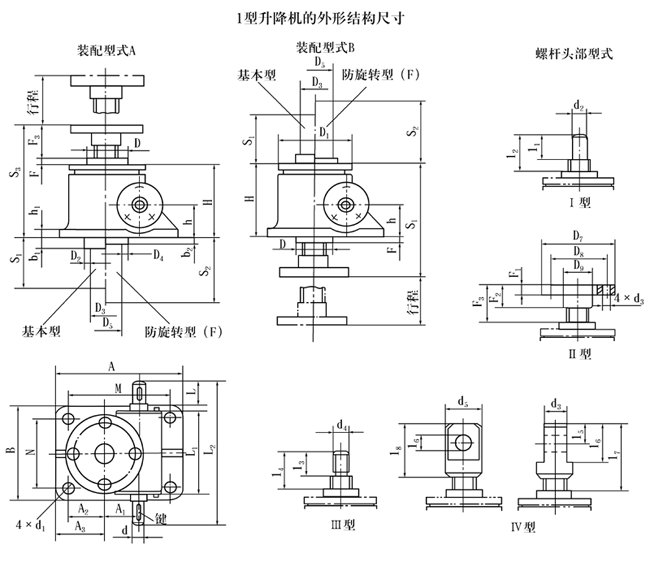

SWL型蝸輪絲桿升降機外形結構尺寸（1型）

八、升降機的選型說明：

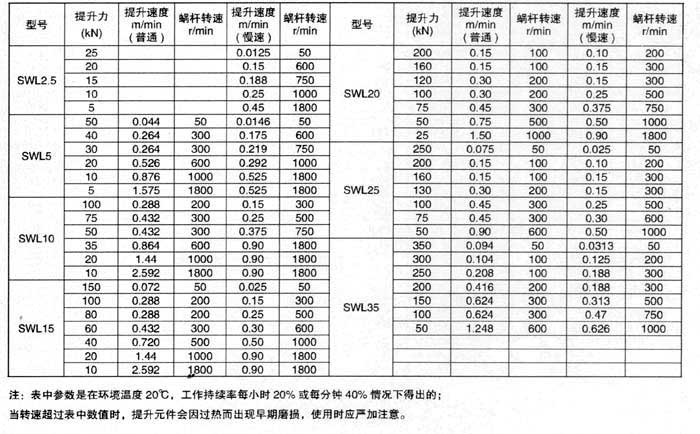

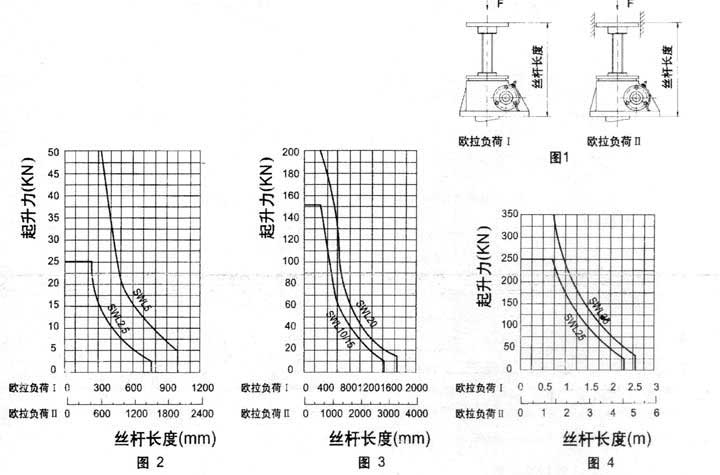

    根據絲桿行程和提升負荷查圖1～圖4，找出所需升降機的型號。再查提升力和提升速度表，校核提升速度是否滿足要求。
    例：已知提升負荷為F=20 kN，絲桿行程=400ram，提升速度V=0．65m／min，試求所需的升降機。
    根據F=20kN，絲桿行程=400mm查圖2，選擇SWL5升降機。再查提升力和提升速度表核對SWL5升
降升在20kN負荷下只允許O．526m／min的速度，只有重選大型號的升降機。再查提升和提升力速度表得知
SWLl 0在20kN負荷下允許提升速度為1．44m／min而滿足要求。
九、說明：
    (1)當壓力負荷減小時，提升高度可隨之增大(兩者具體關系詳見圖2～圖4)：
    (2)在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的最大功率也不同;
    (3)1型結構采用油脂潤滑，隨著溫度的升高應及時補充潤滑劑：
    (4)表中的效率為用油脂潤滑條件下的參數：
    (5)工作期間應及時更換潤滑劑：
    (6)m作環境溫度：一20~C一十80℃：
    (7)在靜止狀態一般可以自鎖。
